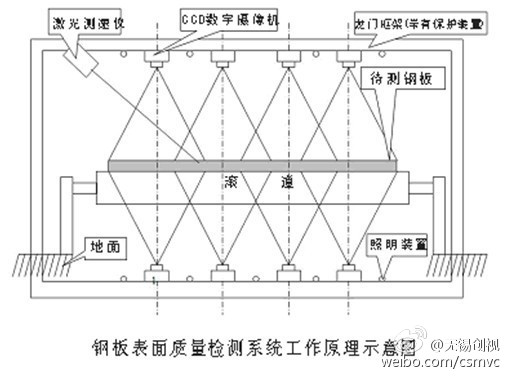

钢板表面质量检测系统基于机器视觉技术和数字图像处理技术，应用激光测速技术结合摄影测量技术完成钢板上下表面的缺陷检测，其工作原理如下图所示。



    测量过程中，CCD相机实时采集钢板上下表面的图像，并传送到计算机。计算机通过图像处理算法，提取被测目标，形成几何要素，通过摄影测量的处理，解算出这个几何要素的实际尺寸数字。对于非几何尺寸的检测，例如钢板表面的缺陷，可以通过数字图像处理与分析的方法检测出来，并结合测量所得的几何尺寸信息来排除误判，提高检测结果的准确率。

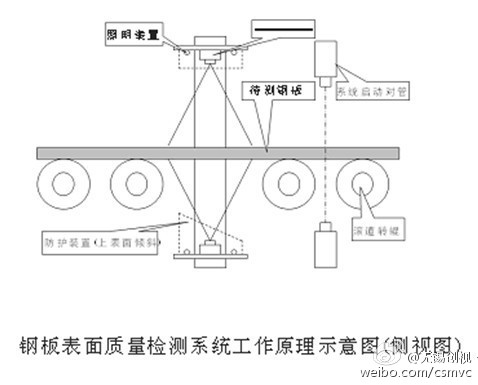

    设备安装(zhuang)(zhuang)在(zai)钢(gang)板(ban)生(sheng)产线的(de)冷(leng)床出口(kou)处，龙门(men)框(kuang)架(jia)沿辊(gun)道(dao)宽(kuan)度(du)方(fang)(fang)(fang)向安置(zhi)(zhi)5台CCD数字(zi)摄像(xiang)(xiang)机及高亮(liang)度(du)LED照(zhao)明(ming)（带有防护(hu)装(zhuang)(zhuang)置(zhi)(zhi)），完成(cheng)对钢(gang)板(ba🔯n)上表面(mian)的(de)成(cheng)像(xiang)(xiang)摄影纪录(lu)和(he)缺陷(xian)在(zai)宽(kuan)度(du)方(fang)(fang)(fang)向上的(de)定(ding)位(wei)。同样，龙门(men)框(kuang)架(jia)结构(gou)的(de)下(xia)部分(fen)位(wei)于辊(gun)道(dao)下(xia)方(fang)(fang)(fang)，沿辊(gun)道(dao)宽(kuan)度(du)方(fang)(fang)(fang)向也安置(zhi)(zhi)5台CCD数字(zi)摄像(xiang)(xiang)机及高亮(liang)度(du)LED照(zhao)明(ming)（带有防护(hu)装(zhuang)(zhuang)置(zhi)(zhi)），对钢(gang)板(ban)下(xia)表面(mian)进(jin)行充分(fen)照(zhao)明(ming)，保证视场(chang)内照(zhao)度(du)均匀，不形成(cheng)阴(yin)影区域，完成(cheng)对钢(gang)板(ban)下(xia)表面(mian)的(de)成(cheng)像(xiang)(xiang)摄影纪录(lu)和(he)缺陷(xian)在(zai)宽(kuan)度(du)方(fang)(fang)(fang)向上的(de)定(ding)位(wei)。靠近分(fen)段剪(jian)方(fang)(fang)(fang)向距龙门(men)框(kuang)架(jia)结构(gou)1.5米处安置(zhi)(zhi)LED红(hong)外对管，完成(cheng𝐆)对钢(gang)板(ban)头部的(de)探测，承担(dan)系统(tong)的(de)启动和(he)休眠功能。在(zai)龙门(men)框(kuang)架(jia)结构(gou)安置(zhi)(zhi)激(ji)光测速仪，完成(cheng)对钢(gang)板(ban)运动速度(du)的(de)测量，承担(dan)钢(gang)板(ban)表面(mian)缺陷(xian)在(zai)长度(du)方(fang)(fang)(fang)向的(de)定(ding)位(wei)。
